產品介紹
Dytran 5334，高溫混合振動監測系統，由電荷型加速計傳感器和在線微型差分電荷放大器組成，由恒流2線（IEPE）電源單元運行，通過整體硬線電纜連接在一起，形成一個測振系統。 Dytran 5334加速計通過一根18英寸長的硬線電纜（SiO2絕緣）連接到電荷放大器的輸入端，該電纜不受測量點高溫的影響。 5334采用外殼隔離設計，避免EMI/接地回路干擾，氣密封裝，在高濕度和骯臟環境中可靠運行。傳感器采用行業標準的三螺栓安裝、不銹鋼結構，可在+900°F（+482°C）的溫度下極其穩定的運行。
產品特性
不銹鋼
電氣隔離
內置差分放大器
+900 °F(+482 °C)工作溫度
IEPE和電荷輸出相結合
規格參數
量程 | ±500 g |
靈敏度 | 10 mV/g |
頻率響應 | 4.8 to 660 Hz |
線性 | ±2 % F.S. |
工作溫度 | 482 ℃ |
固有頻率 | 35 kHz |
連接 | D38999/25YA98PA |
重量 | 150 g |
安裝 | 8號螺釘用三孔法蘭 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

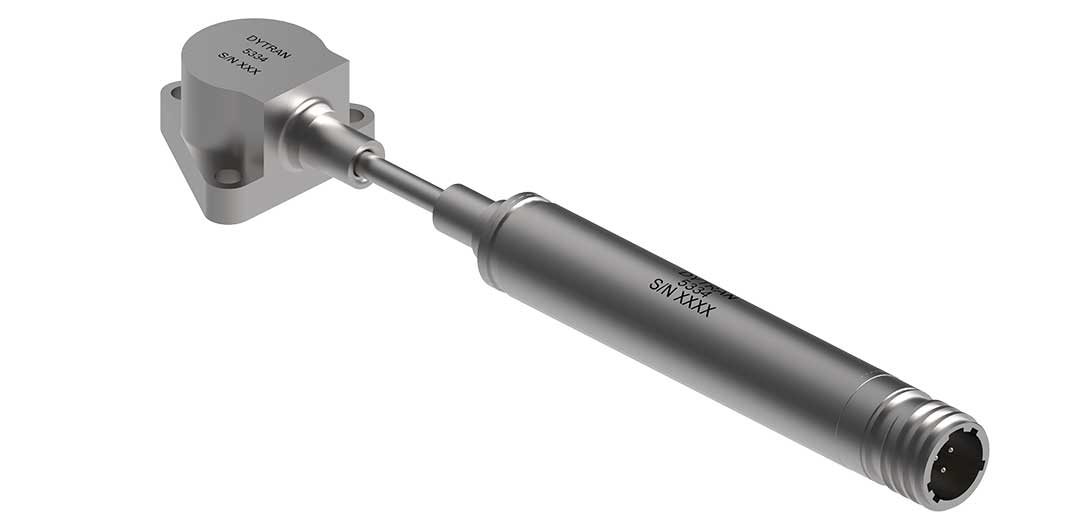

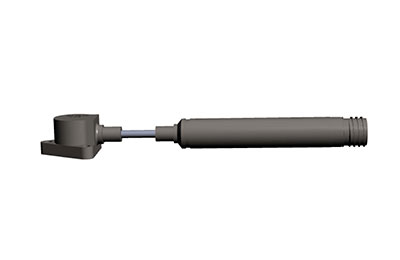

產品細節圖
產品應用圖
